BSC-JX

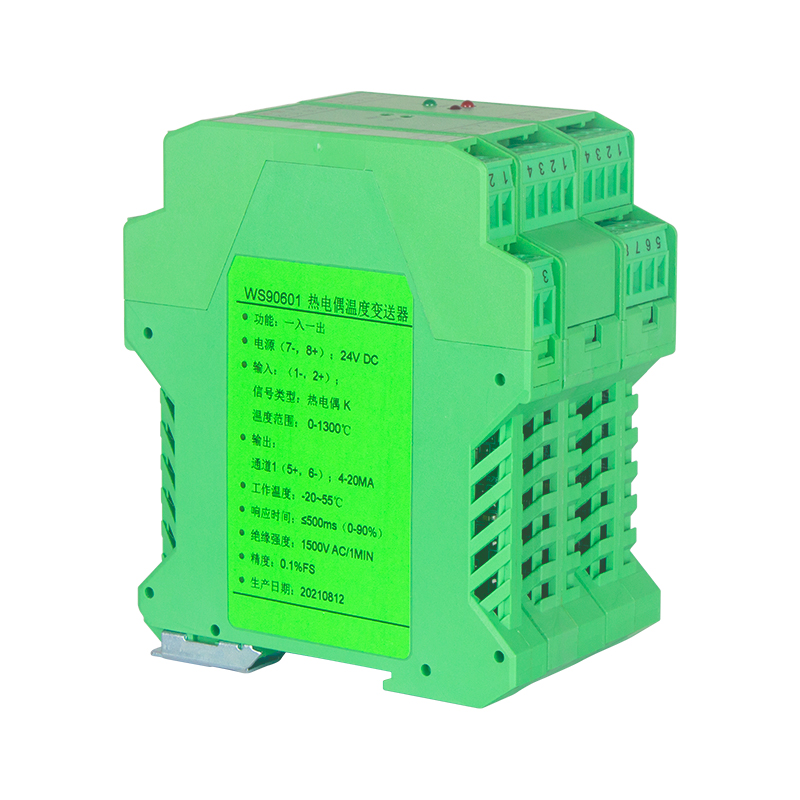

热电偶温度变送器

主要参数

输入信号:B/E/J/K/N/R/S/T等热电偶信号

冷端补偿:-25℃~+75℃(每20℃误差一1℃)

输出信号:4~20mA;0~20mA;0~5V;0~10V

输出负载电阻:RL≤500Ω(输出电流信号时);RL≥10KΩ(输出为电压信号时)

电流:DC24V,±10%

消耗电流:≤30mA(一进一出,24V供电,20mA输出时)

                      ≤40mA(一进一出,24V供电,20mA输出时)

                      ≤50mA(一进一出,24V供电,20mA输出时)

断偶报警:输出0mA

基本精度:0.2%F.S

PWR:电源指示灯(绿色)仪表得电长亮

ALM:输入信号状态指示灯(红色);正常工作状态时该指示灯不亮;输入信号故障时该

             指示灯闪烁

温度漂移:0.005%F.S/℃(-20℃~+55℃)

响应时间:≤300ms(0~90%)(TYP)

绝缘强度:AC1500V/min(输入、输出、电源之间)

绝缘电阻:≥100MΩ

工作温度范围:-20℃~+55℃

电磁兼容性:符合GB/T18268(IEC61326-1)

适用现场设备:热电偶
