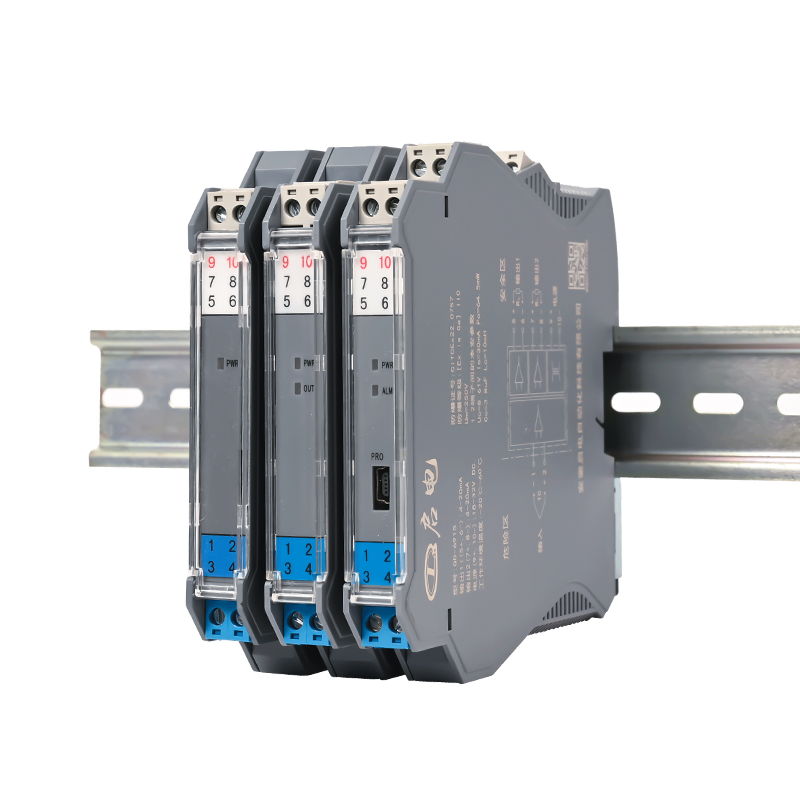

QD-6915

热电偶一入二出

主要参数

产品型号:QD-6915

防爆标志:[Ex ia Ga]ll C

输入信号类型:热电偶:K,E,S,BJ,TRN及WRe3-WRe25,WRe5-WRe26等;

输出信号类型:电流:0(4)mA~20mA; 0mA~10mA; 电压:0(1)V~5V;0V~10V

输出纹波:<5mVrms (负载250Ω)

隔离传输准确度: (25℃土2℃不含冷端补偿):TC类型 K/E/J/N等 S/B/T/R/WRe-系列  量程范围:<300°c  >300°C  准确度:土0.3°C、土0.1%F·S

负载能力:0(4)mA~20mA: <550Q;0mA~10mA:≤1.1kΩ;0(1)V~5V:>1MΩ;0V~10V:>2MΩ;

响应时间:<0.5s

温度漂移:40ppm/℃

冷端温度补偿准确度:1C(预热时间10分钟)

冷端温度补偿范围:-20°C~+60°C

满载功耗:24VDC供电,单路满载输出时 0.7W;24V D供电,双路满载输出时 1.3W

供电电压范围:18V DC~32V DC (典型值:24V DC)

介电强度 (漏电流1mA,测试时间1分钟):3000V AC (本安端/非本安端之间);>1500V AC(非本安端/非本安端之间)

绝缘电阻:>100MQ (输入/输出/电源之间)

电磁兼容:EMC符合IEC61326-3

仪器仪表防爆安全监督检验站认证参数:Um=250V AC/DC  1、2端子间: Uo=8.61V  lo=30mA,Po=64.5mWIC  Co 3.8uF  Lo 10mH

PWR:电源指示灯(绿色)。仪表得电时长亮。

ALM:输入信号状态指示灯,红色,正常工作状态时该指示灯不亮;输入信号故障时该指示灯闪烁;输入信号超量程时该指示灯长亮。

工作中环境湿度:-20°C~+60°C

工作中允许相对湿度:10%RH~90%RH(40°C)

工作中允许大气压力:80kPa~106kPa

储运过程中允许环境温度:-40C~+80°C
