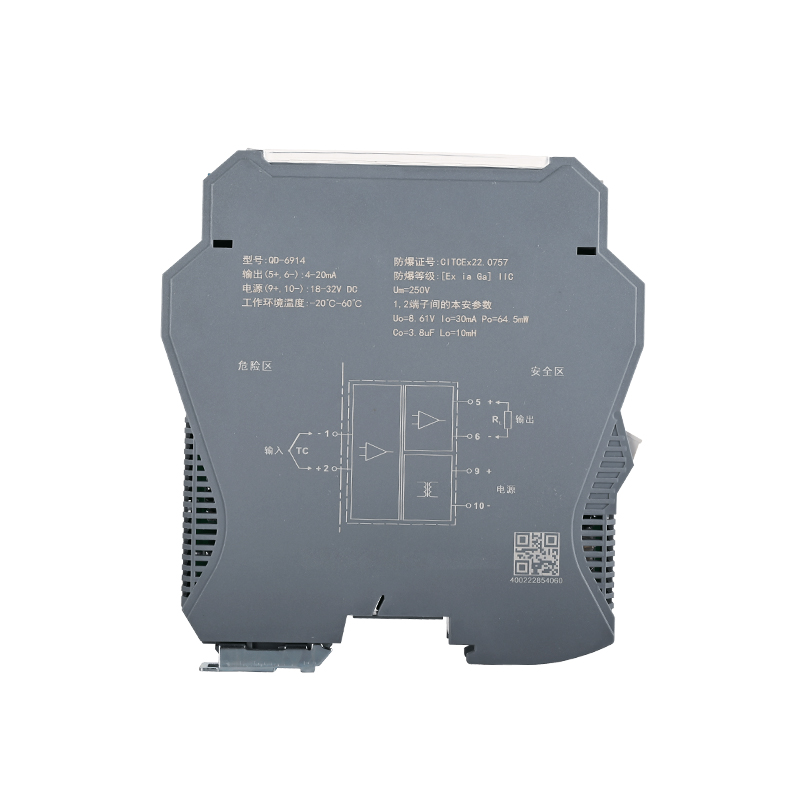

QD-6914

热电偶一入一出

主要参数

产品型号:QD-6914

防爆标志:[Ex ia Gal]ll C

输入信号类型:热电偶:K,E,S,B,J,TR,N及WRe3-WRe25,WRe5-WRe26等

输出信号类型:电流:0(4)mA~20mA; 0mA~10mA; 电压:0(1)V~5V;0V~10V

输出纹波:<5mVrms(负载250Q)

隔离传输准确度:(25°C土2°C,不含冷端补偿)

TC类型  K/E/J/N、S/B/T/R/WRe-系列<500°C

量程范围 <300C、>300°C、>500°C

准确度士0.3°C、土0.1%F·S、土0.5°C、士0.1%F·S

负载能力:0(4)mA~20mA:≤550;0mA~10mA:≤1.kΩ;0(1)V~5V:>1MΩ;0V~10V:>2MΩ;

响应时间:<0.5s

温度漂移:40ppm/°C

冷端温度补偿准确度:1C (预热时间10分钟)

冷端温度补偿范围:-20C~+60°C

满载功耗:24V DC供电,单路满载输出时 0.7W;24V DC供电,双路满载输出时1.3W

供电电压范围:18V DC~32V DC (典型值:24V DC)

介电强度 (漏电流1mA,测试时间1分钟):3000V AC(本安端/非本安端之间) >1500V AC(非本安端/非本安端之间)

绝缘电阻:>100MQ(输入/输出/电源之间)

电磁兼容:EMC符合IEC61326-3

仪器仪表防爆安全监督检验站认证参数:Um=250V AC/DC 1、2、3端子间:Uo=8.61V,lo=30mA,Po=64.5mW IIC   Co 3.8uF  Lo 10mH
